蒸気輸送配管用途の特長として、発生するドレン量が少ない、運転時間が長い、屋外設置も多いなどが挙げられます。そのためスチームトラップには、ドレン排出作動時の蒸気ロスが少なく、長期間安定して性能を維持できることが求められます。SS1Nはこれを考慮し、蒸気輸送配管用途に最適な設計がなされたスチームトラップです。

ドレン排出にともなう蒸気ロスを最小限に抑制し、蒸気消費量の削減、CO2の削減に寄与します。さらに、ドレンを連続排出することでウォーターハンマー、腐食の原因となるドレン滞留を防止することができ、プラントの突発停止を防止することも可能です。

フリーフロート構造です。弁口は常に水封され、弁口からの蒸気の逃げはありません。また、過熱蒸気配管など流入してくるドレンが少ない場合でも、フロート3点支持により、弁口はフロートに密接しており、蒸気の逃げを許しません。

立上げ時に流入してくる低温エアーを自動ブローオフ機構が弁口を全開にして排気します。初期エアーによる詰まりの問題を防止します。

フロートが高精度な真球なので、回転してあらゆる面でシールするので長寿命です。

環境保全、改善効果としては、蒸気ロス量を削減することによるCO2排出量削減。そして、メンテナンス頻度が減少することによる部品、部材の消費量削減（省資源効果）が見込まれます。

• 日本
• 東南アジア
• 中央、南アジア
• 中国、東アジア
• 中東
• アフリカ
• オセアニア
• 北米
• ヨーロッパ
• 中南米
• アセアン諸国


  インドネシア,カンボジア,シンガポール,タイ,フィリピン,ブルネイ,ベトナム,マレーシア,ミャンマー,ラオス

• 13. 気候変動に具体的な対策を

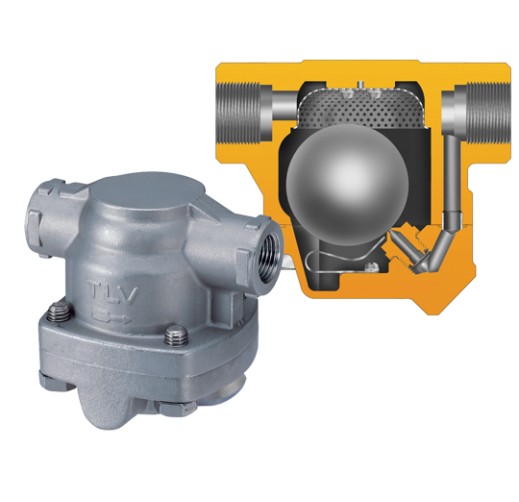

蒸気輸送配管用フリーフロート・スチームトラップ

ETV実証済み技術 実証結果PDF
